A világítás nem csak a megvilágításról szól – ez egy gondosan megtervezett rendszer, amely különálló, egymástól függő összetevőkből áll. A világítás alapvető összetevői közé tartozik a fényforrás, a lámpatest (lámpatest), az előtét vagy a meghajtó, a reflektor, a lencse vagy a diffúzor, a ház és a vezérlőrendszer. Mindegyik rész sajátos szerepet játszik a fény előállításának, alakításának, elosztásának és kezelésének meghatározásában. Akár otthoni világítási tervet tervez, akár üzlethelyiséget alakít ki, akár egy meglévő berendezés hibaelhárítását végzi, ezeknek az alkatrészeknek a megértése döntő előnyt jelent.
A fényforrás: ahol minden kezdődik
A fényforrás az a komponens, amely valójában fényt generál. Bármely világítási rendszer legfelismerhetőbb része, és a mögötte álló technológia drámaian megváltozott az elmúlt néhány évtizedben.
Izzólámpák
A hagyományos izzólámpa úgy működik, hogy elektromos áramot vezet át egy wolfram izzószálon, amíg az világít. Ezeknek az izzóknak a színvisszaadási indexe (CRI) 100, ami azt jelenti, hogy a színek izzófényben pontosan úgy jelennek meg, mint természetes napfényben. azonban Az izzólámpák az energia mindössze 10%-át alakítják át látható fénnyé , a fennmaradó 90% hőveszteséget okoz. Ezeket nagyrészt fokozatosan megszüntetik a hatékonyabb technológiák javára.
Fluoreszkáló lámpák
A fluoreszkáló lámpák izgató higanygőzzel működnek, amely ultraibolya fényt bocsát ki, amely ezután aktiválja a foszfor bevonatot, és látható fényt bocsát ki. Ezek lényegesen hatékonyabbak, mint az izzólámpák – a 32 W-os T8 fénycső nagyjából ugyanazt a fénykibocsátást adja, mint egy 75 W-os izzó. A gyakori alkalmazások közé tartoznak az irodák, iskolák és kereskedelmi helyiségek. A kompakt fénycsövek (CFL) hozták ezt a technológiát a lakossági környezetbe.
LED (Light Emitting Diode) források
A LED technológia ma a domináns fényforrás gyakorlatilag minden alkalmazásban. A LED-ek 200 lumen/wattnál nagyobb fényhatékonyságot érhetnek el , szemben az izzólámpák körülbelül 15 lm/W értékével. Működési élettartamuk 25 000 és 100 000 óra között van, nem tartalmaznak higanyt, és széles színhőmérséklet-tartományban kaphatók a melegtől 2700 K-tól a nappali 6500 K-ig. A 60 W-os izzólámpát helyettesítő szabványos LED izzó általában csak 8-10 wattot fogyaszt.
Nagy intenzitású kisülési (HID) források
A HID lámpák közé tartoznak a fémhalogenid, a nagynyomású nátrium (HPS) és a higanygőz lámpák. Ezeket elsősorban kültéri és ipari környezetben használják, ahol nagy fénykibocsátásra van szükség nagy területeken. Egy 400 W-os fémhalogén lámpa például körülbelül 36 000 lumen fényerőt tud előállítani. A HID forrásoknak néhány perces bemelegedési időszakra van szükségük, mielőtt elérnék a teljes fényerőt.
A lámpatest: Ház minden Világítási alkatrészek Együtt
A lámpatest – amelyet általában világítótestnek neveznek – az a teljes egység, amely a fényforrást és az összes kapcsolódó komponenst tartalmazza és támogatja. A lámpatest kialakítása közvetlenül befolyásolja a világítási rendszer esztétikai és funkcionális teljesítményét.
A lámpatesteket beépítési típusuk, fényeloszlási mintájuk és tervezett környezetük szerint osztályozzák. A gyakori rögzítési típusok a következők:
- Süllyesztett lámpatestek - mennyezetbe vagy falba szerelhető a vízszintes, alacsony profilú megjelenés érdekében
- Felületre szerelhető lámpatestek — közvetlenül a felülethez rögzítve, mélyedés nélkül
- Függesztett lámpatestek - zsinóron, rúdon vagy láncon keresztül a mennyezetre lógatva
- Pálya világítótestek — villamosított vágányra szerelve, lehetővé téve az áthelyezést
- Rúdra szerelhető vagy oszlopra szerelhető lámpatestek - kültéren használható terület megvilágítására
A lámpatest mechanikai védelmet is nyújt a lámpa és az elektromos alkatrészek számára, kültéri vagy ipari környezetben pedig az IP (Ingress Protection) besorolás határozza meg, hogy a lámpatest mennyire ellenáll a pornak és a nedvességnek. Például egy IP65 besorolású lámpatest teljesen porálló és vízsugár ellen védett, így alkalmas kültéri használatra.
Előtétek és meghajtók: Az energiagazdálkodási alkatrészek
Nem minden fényforrás csatlakoztatható közvetlenül a szabványos elektromos hálózathoz. Sokan olyan eszközt igényelnek, amely szabályozza a lámpához áramló elektromos áramot. Ezek az eszközök az előtét (fluoreszkáló és HID lámpákhoz) és a meghajtó (LED-ekhez).
Előtétek fluoreszkáló és HID lámpákhoz
Az előtét korlátozza és szabályozza a fluoreszkáló és HID áramkörök áramát. Enélkül ezek a lámpák egyre növekvő áramot vennének fel, amíg meghibásodnak. A mágneses előtétek évtizedekig a szabványok voltak, de az elektronikus előtétek nagyrészt felváltották őket a nagyobb hatásfok, a csökkentett vibrálás és a csendes működés miatt. A T8 fénycsövek elektronikus előtétjei általában 20 000 Hz-es vagy magasabb frekvencián működnek, teljesen kiküszöbölve a mágneses típusokhoz kapcsolódó 100/120 Hz-es villogást.
LED meghajtók
A LED-meghajtó átalakítja a váltakozó áramú hálózati feszültséget a LED-ek által igényelt egyenfeszültségre és áramra. A LED-ek nagyon érzékenyek az áramingadozásokra - már egy kis túláram is jelentősen csökkentheti az élettartamot vagy azonnali meghibásodást okozhat. Az állandó áramú meghajtók a legelterjedtebb típusok, amelyek fix áramot szolgáltatnak (általában 350 mA, 700 mA vagy 1050 mA), függetlenül a feszültségváltozásoktól. Az állandó feszültségű meghajtók rögzített feszültséget (általában 12 V vagy 24 V DC) szolgáltatnak, és olyan alkalmazásokban használatosak, mint a LED-szalag világítás. A szabályozható meghajtók lehetővé teszik a fényerőszabályzó rendszerekkel való integrációt, ami számos modern telepítés kritikus jellemzője.
Reflektorok: A fénykibocsátás irányítása és alakítása
A fényforrás önmagában minden irányba fényt bocsát ki. A reflektorok a fényt a célterület felé irányítják és koncentrálják, drámai módon növelve a hasznos fénykibocsátást és javítva a hatékonyságot. A reflektor geometriája és felületi minősége meghatározza a fény eloszlási mintáját.
A gyakori reflektorformák a következők:
- Parabola reflektorok — keskeny, párhuzamos fénysugarat hoz létre, amely ideális reflektorokhoz és reflektorokhoz
- Elliptikus reflektorok — a fény összpontosítása egy fókuszpontba, amelyet színházi és bemutató világításban használnak
- Tükörfényű (tükörbevonatú) reflektorok — éles, határozott sugárnyalábokat hoz létre nagy hatékonysággal, de potenciálisan tükröződéssel
- Matt vagy diffúz reflektorok — szélesebb körben szórja szét a fényt, csökkentve az éles árnyékokat
A fényvisszaverő anyagok közé tartozik a polírozott alumínium (85-95%-os fényvisszaverő képesség), az ezüstbevonatú alumínium (akár 98%-os visszaverődés) és a fehérre festett felületek (körülbelül 70-85%-os fényvisszaverő képesség). Az anyagválasztás a visszavert fény mennyiségét és minőségét egyaránt befolyásolja.
Lencsék és diffúzorok: A fényminőség és a fényeloszlás szabályozása
A lencsék és a diffúzorok a fényforrás elé helyezett optikai alkatrészek, amelyek módosítják a fény kilépési módját a lámpatestből. Praktikus és esztétikai célokat egyaránt szolgálnak.
Lencsék
A lencsék megtörik a fényt, és megváltoztatják annak irányát és sugárzási szögét. A színházi és filmes világításban gyakran előforduló Fresnel-lencsék koncentrikus gyűrűket használnak, hogy lágy szélű sugarat állítsanak elő, miközben könnyűek és vékonyak maradnak. A prizmatikus lencsék, amelyeket gyakran használnak irodai trofferekben és ipari lámpatestekben, a lefelé irányuló fényt szélesebb eloszlásra irányítják, javítva a munkaterület egyenletességét. A LED-modulok sugárformázó lencséi lehetővé teszik a sugárzási szögek pontos szabályozását 10°-tól egészen 120°-ig.
Diffúzorok
A diffúzorok szórják a fényt, hogy csökkentsék a tükröződést, és lágyabb, egyenletesebb megvilágítást biztosítsanak. Az opál (tejfehér) diffúzorok a legelterjedtebbek, és egységes, tükröződésmentes megjelenést biztosítanak. A prizmatikus diffúzorok nagyobb fényáteresztést biztosítanak, mint az opál típusok, miközben csökkentik a fényforrás közvetlen rálátását. A mikro-prizmás diffúzorok egy kifinomult változat, amely a fény akár 92%-át is átereszti, miközben hatékonyan elrejti a lámpát. A LED panellámpákban a diffúzorok kritikus fontosságúak az egyes LED-pontok elfedésében és sima, egyenletes felület kialakításában.
A lakás- és hőgazdálkodási rendszer
A világítótestek háza megvédi a belső alkatrészeket a fizikai sérülésektől és a környezeti tényezőktől. De különösen a LED-es világításban a ház kritikus hőkezelési funkciót is ellát. A hő a LED teljesítményének és hosszú élettartamának elsődleges ellensége.
A LED csatlakozási hőmérséklete – magának a félvezetőnek a hőmérséklete – közvetlenül befolyásolja a fénykibocsátást és az élettartamot. A csatlakozási hőmérséklet minden 10°C-kal a névleges maximum fölé emelkedésével a LED élettartama körülbelül 50%-kal csökkenthető. A hatékony hőkezelési stratégiák a következők:
- Hűtőbordák — alumínium bordák vagy lemezek, amelyek elvezetik és elvezetik a hőt a LED-től
- Termikus interfész anyagok (TIM) — a LED és a hűtőborda közé elhelyezett hővezető paszták vagy párnák
- Fémmagos PCB-k (MCPCB-k) — alumínium vagy réz alaprétegű áramköri lapok, amelyek gyorsan terjesztik a hőt
- Aktív hűtőventilátorok - nagyon nagy teljesítményű alkalmazásokban használják, ahol a passzív hűtés nem elegendő
A ház anyaga is számít. Az öntött alumíniumot széles körben használják kiváló hővezető képessége (ötvözettől függően körülbelül 96–230 W/m·K), tartóssága és viszonylag kis súlya miatt. A polikarbonátot és más műanyagokat kisebb teljesítményű alkalmazásokhoz használják, ahol minimális a hőigény.
Világításvezérlő rendszerek: A fény működésének és működésének kezelése
A vezérlőrendszerek a modern világítás egyre fontosabb elemei. Ezek szabályozzák, hogy a lámpák mikor kapcsoljanak ki és ki, milyen intenzitással működjenek, és hogyan reagálnak a környezeti feltételekre vagy a felhasználói bemenetekre. A hatékony világításszabályozás csökkentheti az energiafogyasztást 30% és 60% között a kontrollálatlan rendszerekhez képest.
Dimmerek
A fényerő-szabályozók csökkentik a lámpa feszültségét vagy áramát, hogy csökkentsék a teljesítményét. A LED-es rendszerekben a fázisvágó dimmerek (TRIAC dimmerek) és a 0–10 V-os analóg dimmerek a leggyakoribb típusok. Lényeges, hogy a fényerő-szabályozó típusát a LED-meghajtó specifikációihoz igazítsuk, mivel az inkompatibilis kombinációk villogást, korlátozott fényerő-tartományt vagy lámpahibát eredményeznek. A minőségi LED-es fényerőszabályzó rendszernek simán, 100%-ról legalább 1%-ra képesnek kell lennie látható villogás vagy zaj nélkül.
Foglaltság- és mozgásérzékelők
A jelenlét-érzékelők automatikusan felkapcsolják a világítást, ha jelenlétet észlelnek, majd egy meghatározott tétlenség után kikapcsolják. A passzív infravörös (PIR) érzékelők érzékelik a mozgó meleg testekből származó infravörös sugárzás változásait. Az ultrahangos érzékelők hanghullám-visszaverődésen keresztül érzékelik a mozgást, így hatékonyak az akadályokkal küzdő terekben. A kettős technológiájú érzékelők mindkét módszert kombinálják a nagyobb pontosság érdekében. A kereskedelmi irodákban a tartózkodási érzékelők önmagukban jellemzően 25-50%-kal csökkentik a világítási energiafelhasználást.
Nappali betakarítási rendszerek
Ezek a rendszerek fényérzékelőket használnak a környező nappali fény szintjének mérésére, és automatikusan tompítják vagy kikapcsolják az elektromos világítást, ha elegendő a természetes fény. Egy kereskedelmi épület déli fekvésű kerületi zónájában a nappali fénygyűjtés 40–70%-kal csökkentheti a világítási energiafogyasztást a nappali órákban.
Intelligens és hálózati világításvezérlők
A modern intelligens világítási rendszerek lehetővé teszik az egyes lámpatestek vagy csoportok programozását, felügyeletét és távoli beállítását. Az olyan protokollok, mint a DALI (Digital Addressable Lighting Interface), a DMX512 (szórakoztató világításban használatos), a Zigbee és a Bluetooth Mesh lehetővé teszik a kifinomult jelenetkezelést és az energiajelentést. A nagy kereskedelmi létesítményekben ezek a rendszerek részletes adatokat szolgáltatnak a használati mintákról, lehetővé téve a folyamatos optimalizálást.
Vezetékek és elektromos alkatrészek
Minden világítási rendszer mögött elektromos infrastruktúra áll, amely vezetékeket, csatlakozódobozokat, megszakítókat és transzformátorokat foglal magában. Ezek nem mindig láthatók, de specifikációjuk közvetlenül befolyásolja a biztonságot és a teljesítményt.
Az alacsony feszültségű LED-rendszerek, különösen a 12 V-os vagy 24 V-os egyenárammal működők, megfelelő transzformátort vagy tápegységet igényelnek a hálózati feszültség leállításához. A vezetékmérőt helyesen kell megadni, hogy az áramterhelést túlzott feszültségesés nélkül kezelje. Például egy 24 V-os LED-rendszerben, amely 10 méteren 50 watt terheléssel működik, az alulméretezett vezeték (pl. 0,5 mm²) használata 2 V-nál nagyobb feszültségesést okozhat, ami láthatóan csökkenti a LED fényerejét, és potenciálisan színellentmondást okozhat.
A biztosítékok vagy megszakítók formájában lévő áramkörvédelem megakadályozza a túlterhelés vagy rövidzárlat okozta károkat. Nedves vagy nyirkos helyeken földzárlat-megszakítókra (GFCI) van szükség az áramütés elkerülése érdekében.

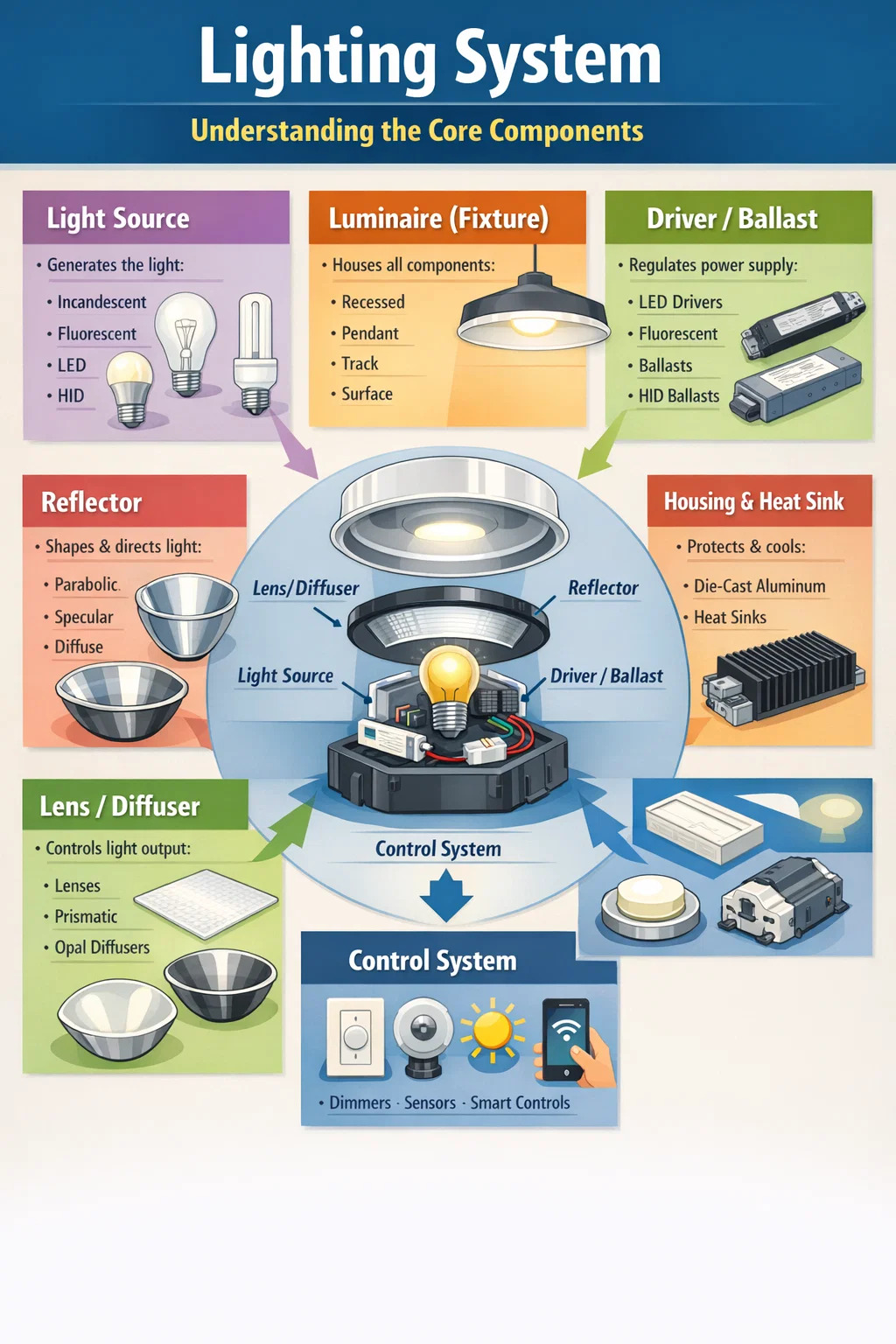

A legfontosabb világítási alkatrészek összehasonlítása: Referencia áttekintés
| Összetevő | Elsődleges funkció | Általános anyagok/típusok | Kulcs specifikáció |
|---|---|---|---|
| Fényforrás | Látható fényt generál | LED, fluoreszkáló, HID, izzólámpa | Lumen, watt, CCT, CRI |
| Lámpatest | Helyezze be és tartsa meg az összes alkatrészt | Süllyesztett, medál, pálya, felület | IP besorolás, rögzítési mód |
| Ballaszt/Sofőr | Szabályozza az elektromos ellátást | Elektronikus előtét, állandó áramú LED meghajtó | Kimeneti áram/feszültség, fényszabályozás kompatibilitás |
| Reflektor | Irányítsa és koncentrálja a fényt | Polírozott alumínium, ezüst bevonatú, fehér festék | Reflexiósság %, sugárszög |
| Lencse/diffúzor | Módosítsa a fényeloszlást és csökkentse a tükröződést | Fresnel, prizmatikus, opál, mikro-prizmás | Fényáteresztés %, sugárterítés |
| Ház/hűtőborda | Védje az alkatrészeket, kezelje a hőt | Öntött alumínium, polikarbonát | Hővezető képesség, IP minősítés |
| Vezérlőrendszer | Kezelje a fénykibocsátást és az ütemezést | Dimmer, foglaltságérzékelő, DALI, Zigbee | Tompítási tartomány, protokoll kompatibilitás |
Színhőmérséklet és színvisszaadás: a fényminőséget meghatározó teljesítménymutatók
Noha nem ugyanabban az értelemben a fizikai összetevők, a színhőmérséklet és a színvisszaadási index (CRI) a fényforráshoz kötött alapvető specifikációk, amelyek meghatározzák, hogy egy adott világítási rendszerben hogyan néz ki és hogyan érez egy tér.
Színhőmérséklet (CCT)
Kelvinben (K) mérve a színhőmérséklet a fehér fény látszólagos melegét vagy hidegségét írja le. Meleg fehér (2700K–3000K) hangulatos, pihentető légkört teremt a hálószobákba és éttermekbe. Semleges fehér (3500K–4000K) gyakori az irodákban és a kiskereskedelemben. Hűvös nappali fény (5000K–6500K) elősegíti az éberséget, és olyan intenzív környezetben használják, mint a laboratóriumok vagy műhelyek. Az adott alkalmazáshoz nem megfelelő színhőmérséklet kellemetlen érzést kelthet a terekben, vagy csökkentheti a termelékenységet.
Színvisszaadási index (CRI)
A CRI egy 0-tól 100-ig terjedő skálán méri, hogy egy fényforrás mennyire pontosan adja vissza a színeket a referencia fényforráshoz képest. A 80-as CRI a legtöbb kereskedelmi alkalmazásnál elfogadható minimum, míg A CRI 90 kiskereskedelemben, galériákban, egészségügyi intézményekben ajánlott, és mindenhol, ahol a színpontosság kritikus fontosságú. Nagy CRI LED-ek állnak rendelkezésre, de jellemzően prémium áron, és néha valamivel alacsonyabb hatékonysággal, mint az alacsonyabb CRI-vel rendelkező társaik.
Hogyan működnek együtt a világítási alkatrészek egy komplett rendszerben
Az egyes alkatrészek megértése értékes, de a világítási rendszer valódi teljesítménye attól függ, hogy ezek az alkatrészek mennyire működnek együtt. A jó minőségű LED-chip rosszul megtervezett meghajtóval párosítva alulteljesít. A jól meghatározott reflektor egy nem megfelelően illeszkedő lencsével párosítva nem kívánt műtermékeket hozhat létre. És még a legjobb lámpatest is gyenge eredményeket ad, ha a vezérlőrendszer nem kompatibilis, vagy a hőkezelés nem megfelelő.
Vegyünk például egy kiskereskedelmi ruhaüzletet. A cél az, hogy a ruhák élénkek és vonzóak legyenek. Az ideális rendszer a következőket tartalmazhatja:
- Magas CRI (CRI 95 ) LED-forrás 3000K-on a szövetszínek pontos visszaadásához meleg, hívogató tónusokkal
- 25–35°-os sugárzási szögű reflektor, amely a falra ömlés nélkül összpontosítja a fényt az árucikkekre
- Állandó áramú LED-meghajtó 0–10 V-os tompítási képességgel, amely lehetővé teszi a hangulat beállítását a nap folyamán
- Mennyezetrácsra szerelt sín lámpatest a rugalmas újrapozícionálás érdekében, ahogy az áruelrendezések megváltoznak
- Nappali betakarítás érzékelő a kirakat ablakai mellett, hogy csökkentse az energiafogyasztást, ha elegendő a természetes fény
Minden alkatrészt úgy választottak ki, hogy az általános tervezési célt szolgálja. Bármelyik módosítása – mondjuk egy CRI 80 forrás helyettesítése a költségmegtakarítás érdekében – olyan módon rontja a végeredményt, hogy az befolyásolja a vásárlói élményt és potenciálisan az értékesítési teljesítményt.
Ez a rendszerszemlélet választja el a funkcionális világítási rendszert a kiválótól. Akár egyetlen helyiséget, akár egy egész épületet ad meg, a jó világítási tervezés alapja az egyes világítási részeknek a tér követelményeihez viszonyított értékelése – és az összetevők közötti kompatibilitás ellenőrzése.
